樓板碳纖維加固施工的重要性

提升結(jié)構(gòu)強(qiáng)度：碳纖維材料具有極高的抗拉強(qiáng)度和彈性模量，能夠顯著提高樓板的承載能力和剛度，減少樓板的變形和裂縫，從而提升建筑物的整體結(jié)構(gòu)強(qiáng)度。

延長(zhǎng)建筑壽命：碳纖維材料具有良好的耐久性和耐腐蝕性，不易受到環(huán)境因素的影響，能夠保證長(zhǎng)期的加固效果，延長(zhǎng)建筑物的使用壽命。

施工簡(jiǎn)便高效：碳纖維加固技術(shù)施工簡(jiǎn)便，無(wú)需大型機(jī)械設(shè)備，可以在不減少建筑內(nèi)部空間的前提下完成加固工作，施工速度快，對(duì)建筑正常使用的影響小。

降低維護(hù)成本：通過(guò)加固，可以有效防止樓板開裂、變形等問(wèn)題，降低后期維護(hù)成本，減少長(zhǎng)期的維修費(fèi)用。

保留建筑外觀：施工過(guò)程中不需要對(duì)建筑結(jié)構(gòu)進(jìn)行大面積的改動(dòng)，可以更大程度地保留原有的結(jié)構(gòu)特征和外觀，尤其適用于對(duì)建筑外觀有要求的場(chǎng)所。

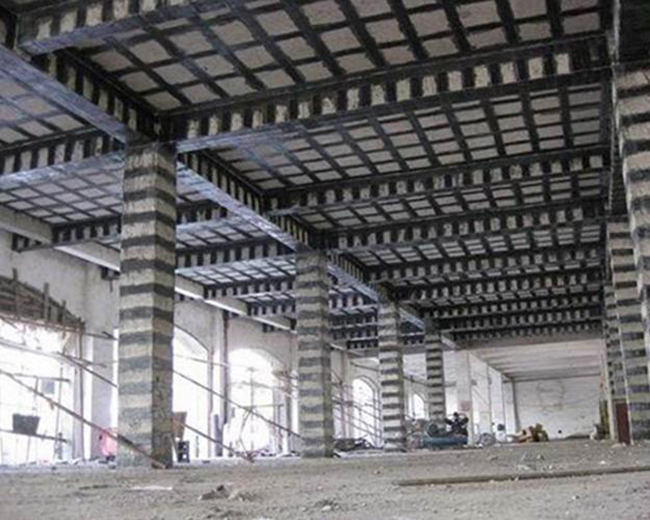

樓板碳纖維加固施工流程

施工準(zhǔn)備

材料準(zhǔn)備：確認(rèn)碳纖維片材、膠粘劑、底層樹脂、找平材料等產(chǎn)品合格證和質(zhì)量檢驗(yàn)報(bào)告，確保各項(xiàng)性能滿足驗(yàn)收規(guī)范要求。同時(shí)，準(zhǔn)備好施工所需的工具和設(shè)備，如磨機(jī)、鏨子、鋼絲刷、滾筒、刮刀、砂紙等。

現(xiàn)場(chǎng)勘察：根據(jù)施工現(xiàn)場(chǎng)及現(xiàn)場(chǎng)周圍環(huán)境，事前做充分的現(xiàn)場(chǎng)調(diào)查，熟悉施工圖，掌握碳纖維加固樓板位置，施工時(shí)應(yīng)按圖紙所示位置查找現(xiàn)場(chǎng)對(duì)應(yīng)位置，確保加固位置準(zhǔn)確無(wú)誤。

障礙物拆除：拆除有礙于施工的設(shè)施，需要復(fù)原的設(shè)備（如配線、配管等），記下施工前的位置，以便施工后復(fù)原。

基層處理

表面清理：對(duì)需要加固的樓板進(jìn)行清理，去除污垢、油漬等雜質(zhì)，保證碳纖維材料能夠與樓板表面良好地粘結(jié)。

缺陷修補(bǔ)：對(duì)混凝土表面出現(xiàn)剝落、空鼓、疏松、蜂窩、腐蝕等劣化現(xiàn)象的部位予以鑿除，對(duì)于較大面積的劣質(zhì)層在鑿除之后用環(huán)氧砂漿進(jìn)行修復(fù)。

打磨處理：用角磨機(jī)對(duì)混凝土表面進(jìn)行打磨平整，除去表層浮漿、油污等雜質(zhì)，直至完全露出混凝土結(jié)構(gòu)新面。轉(zhuǎn)角粘貼處應(yīng)進(jìn)行導(dǎo)角處理并打磨成圓弧狀，圓弧半徑不應(yīng)小于20mm。

粉塵清理：表面打磨后，應(yīng)用強(qiáng)力吹風(fēng)機(jī)或吸塵器將表面粉塵清理干凈，并保持干燥。

涂刷底層樹脂

樹脂配制：樹脂膠為甲、乙兩組份，應(yīng)按材料廠家提供的配合比進(jìn)行配制底膠。將主劑與固化劑先后置于容器內(nèi)用電動(dòng)攪拌器攪拌均勻。根據(jù)現(xiàn)場(chǎng)實(shí)際氣候溫度情況來(lái)決定用膠量并嚴(yán)格控制使用時(shí)間，一般情況下1小時(shí)內(nèi)用完。

樹脂涂刷：樹脂膠調(diào)配好后采用滾筒刷子將底層樹脂均勻涂抹于混凝土表面。當(dāng)?shù)讓訕渲砻嬷赣|干燥時(shí)，就可以對(duì)基層進(jìn)行找平處理。

找平處理

材料配制：同樣按生產(chǎn)廠家提供的配合比進(jìn)行找平材料的配制。

表面修補(bǔ)：混凝土表面修補(bǔ)應(yīng)選用丙酮將表面浮塵擦去，有凹陷處用找平材料修補(bǔ)找平，且不應(yīng)有棱角。轉(zhuǎn)角處應(yīng)采用找平材料修理成為光滑的圓弧，半徑不應(yīng)小于20mm。

干燥處理：當(dāng)找平材料表面指觸干燥后，盡快進(jìn)行下一工序的施工。

粘貼碳纖維布

碳纖維布裁剪：按圖紙規(guī)定尺寸剪裁碳纖布，必須滿足設(shè)計(jì)尺寸，嚴(yán)禁斜切碳纖維布，并防止出現(xiàn)拉絲現(xiàn)象。裁剪下的碳纖維布，若當(dāng)天用不完，應(yīng)放置在無(wú)塵、干燥、無(wú)日光直射處密封保管。

粘貼膠涂刷：在打磨找平處理后的混凝土表面上，用滾筒刷子反復(fù)滾刷，涂抹均勻。為保證碳纖維布完全浸透，粘前將粘接樹脂膠用膩?zhàn)拥叮ü蔚叮┚鶆蛲恳粚樱ㄝ^薄的膠）在碳纖維布上，再粘到已涂刷的混凝土面上，并及時(shí)用干滾筒刷子在其外側(cè)反復(fù)滾壓，直至去除氣泡，使其粘接樹脂膠充分浸透碳纖維布。

碳纖維布粘貼：從粘貼端頭部沿纖維方向用滾刷滾壓，使樹脂浸漬于纖維上，兩端不整齊可從中心向端部粘貼。碳纖維布疊合部涂樹脂后，對(duì)準(zhǔn)粘貼；用脫泡羅拉，沿纖維方向滾壓，使碳纖維完全浸漬于粘貼膠里。多層粘貼應(yīng)重復(fù)上述步驟，待碳纖維布表面指觸干燥方可進(jìn)行下一層的粘貼。

表面處理與保護(hù)

表面打磨：在完成碳纖維材料的粘貼后，可以使用砂紙或磨光機(jī)對(duì)表面進(jìn)行打磨，去除凸起和毛刺等雜質(zhì)，保證表面的平整度和光滑度。

表面保護(hù)：碳纖維布粘貼完成后，應(yīng)當(dāng)用3-6mm的沙石（石英砂）灑在涂有膠的施工面層上，確保粉刷層的粘結(jié)性。若單個(gè)空鼓面積大于或等于10000m㎡，應(yīng)割除修補(bǔ)進(jìn)行重新粘貼。根據(jù)檢查結(jié)果確認(rèn)的總有效粘貼面積不應(yīng)小于總粘貼面積95%，否則需要重新施工。有耐火要求時(shí)，需用石棉灰漿或水泥砂漿抹面。

固化與養(yǎng)護(hù)

固化處理：在最后一層碳纖維布表面均勻涂改面膠，確保固化時(shí)間足夠。室外施工時(shí)，為防止雨水、灰塵附著在纖維布上，可用塑料布進(jìn)行養(yǎng)護(hù)。

養(yǎng)護(hù)時(shí)間：平均溫度10℃以下，初期固化時(shí)間約2d；平均溫度10～20℃，初期固化時(shí)間約1-2d；平均溫度在20℃以上時(shí)，初期固化時(shí)間約1d。完全固化要求時(shí)間較長(zhǎng)，一般固化80%以上就可以受力。平均溫度在20℃以上時(shí)須固化7d；平均溫度在10℃時(shí)須固化14d才能受力使用。

檢驗(yàn)與驗(yàn)收

質(zhì)量檢測(cè)：施工完成后，進(jìn)行質(zhì)量檢測(cè)?？梢允褂们脫?、觀察等方法對(duì)加固效果進(jìn)行檢查，確保碳纖維材料的加固效果達(dá)到設(shè)計(jì)要求。同時(shí)，對(duì)加固后的樓板進(jìn)行承載能力測(cè)試，確保達(dá)到設(shè)計(jì)要求。

驗(yàn)收交付：整理施工記錄和相關(guān)資料，進(jìn)行驗(yàn)收并交付使用。
